中断简介
前言
最近计划学习一下cpu虚拟化相关内容，其中一个重要内容就是中断虚拟化。
在学习中断虚拟化之前，首先需要对中断有基本的了解认识，虽然之前在linux内核硬中断分析中有了解，但比较片面，这里对中断会进行更深入的学习
中断硬件
本质上，内核是操作系统控制硬件的接口，其逻辑实现紧密遵循硬件规范。这种硬件强相关的特性，使得研究cpu的中断硬件机制成为理解内核中断子系统的关键点。
下面介绍一下cpu的中断硬件机制的发展
pic(Programmable Interrupt Controller)
pic，也就是8259A，其是最早的cpu的中断管理芯片，其实物图和结构图如下所示
中断设置
按照8259A的手册，一般通过pio的方式完成ICW(Initialization Command Words)和OCW(Operation Command Words)寄存器的读取和设置，从而完成中断触发方式、中断向量基址、中断状态等8259A工作状态的查询和设置，这里不详细介绍了，感兴趣可以查看8259A的手册
中断处理
根据8259A的手册，一个典型的中断处理流程如下所示
- 一个或多个IR引脚发送中断信号(触发方式由ICW1配置)，对应的IRR(Interrupt Request Register)中的相关bit位锁存请求状态(直到后续被清除)
- PR(Priority Resolver)根据中断优先级(OCW2配置)和IMR(Interrupt Mask Register)评估所有的中断请求。如果存在有效请求，并通过INT引脚向CPU发送中断请求信号
- CPU检测到INT信号后，在当前指令执行完毕后发送第一个INTA脉冲(8259A手册规定的电信号)
- 在第一个INTA周期内，8259A会在ISR(Interrupt Service Register)中将当前IRR中最高优先级的IR对应的位进行标记，并清除IRR中相应的bit位标志
- 在第二个INTA周期内，8259A会通过数据总线向CPU发送8位中断类型码(ICW2配置基地址+IRQ编号)
- 最后，根据ICW4配置的模式结束此次中断处理(AEOI模式会自动清除ISR对应的位；否则等到CPU发送EOI命令再清除ISR对应的位)
apic(Advanced Programmable Interrupt Controller)
前面提到的pic只适用于单处理器的中断处理，而对于当前的多CPU，则需要新的中断控制器，即apic。
apic由lapic(local apic)和ioapic(I/O apic)构成，其整体结构图如下所示
整体上，lapic类似于每个CPU的8259A，用于处理其所在的CPU需要处理的中断；而ioapic则是用来负责统一接受外部设备的中断请求，并重新分配给给不同CPU的lapic
lapic
lapic的主要功能就是接受中断消息或是自身/其他lapic产生的中断，然后通知CPU处理，其整体结构图如下所示
可以看到，其基本和8259A很相似，包括ISR、IRR等，但又新增了很多结构用来实现新增的功能，因此其设置和中断流程大体相似，但又有区别
中断设置
按照apic的手册，lapic的寄存器被默认被映射到起始地址为0xfee00000的连续4KB的物理内存中，可通过IA32_APIC_BASE MSR(Model Specific Register)更改基址。寄存器通过mmio方式进行读取和设置，具体的寄存器布局如下所示
中断处理
lapic可以处理三种中断：本地中断(诸如apic timer generated interrupts等)、IPI(Inter-Processor Interrupts)和ioapic发送的中断。lapic处理这些中断遵循下述流程
- 过滤中断目的地是自己的中断(本地中断目的地始终是自己，IPI和ioapic发送的中断需要根据中断的destination字段判断)
- 如果中断的delivery Mode是NMI(Non-Maskable Interrupt)、SMI(System Management Interrupt)、INIT、ExtINT和SIPI(Start-up IPI)，则直接通过相关引脚将中断发送给CPU，完成此次中断处理
- 对于其他delivery Mode的中断，根据中断号将IRR对应的位进行标记(直到后续被清除)
- lapic基于PPR(Processor Priority Register)评估IRR中所有的中断请求。如果存在有效请求，清除IRR中相应的bit位，标记ISR中相应的bit位，并通过相关引脚将中断发送给CPU
- CPU在处理完中断后，向EOIR(End-Of-Interrupt Register)写入
- lapic清除ISR中相应的bit位，并根据SVR(Spurious Vector Register)内存可能会通过总线向所有ioapic广播EOI
ioapic
ioapic负责接收外部I/O设备的硬件中断，并将其转换成一定格式的消息，通过总线发送给一个或多个lapic，其相关示意图如下所示
中断设置
和lapic一样，ioapic有大量用于配置/读取工作状态的寄存器。但不同的是，ioapic没有将所有的寄存器直接映射到物理内存上；其仅仅映射了两个寄存器：位于0xfec0xy00(x和y可通过APICBASE寄存器配置)的IOREGSEL(I/O Register Select)，用于要访问的ioapic的寄存器编号；位于0xfec0xy10的IOWIN(I/O Window Register)，用于读写选择的寄存器内容
其中最重要的是IOREDTBL(I/O Redirection Table Registers),其是一张24项的中断重定向表，每项是一个64位的寄存器，对应着ioapic的一个中断引脚的中断重定向配置信息，包含中断向量、中断的destination、中断的delivery mode等内容
中断处理
ioapic的中断处理很简单，每当其收到外部I/O设备通过中断引脚发送的中断信号后，其会根据中断引脚对应的IOREDTBL中的重定向表项格式化出一条消息，并通过总线发送给destination字段指定的lapic
msi(Message Signaled Interrupt)
在早期的计算机架构中，外设硬件中断主要通过ioapic转发至各cpu的lapic。但随着pci/pcie设备呈指数级增长，传统中断机制暴露出诸多局限性。
为此，pci规范在2.2版本引入了msi(Message Signaled Interrupt)机制，其让pci设备通过pci总线存储器写事务，将特定的消息地址(message address)和消息数据(message data)直接写入内存映射的lapic寄存器中，从而绕过ioapic直接向lapic发送中断通知，其整体的架构图如下所示(具体硬件连线细节不一定准确，主要表现绕过ioapic)
中断设置
pci的msi中断的设置是通过pci的配置空间实现的，前面博客qemu的PCI设备中简单介绍过，其配置空间如下所示
其中，msi的配置通过msi capability/msix capability实现
msi capability
msi capability的结构如下所示
可以看到，其有多个字段，但重点是Message Address(Message Upper Address)和Message Data字段
其中Message Address的结构如下所示，其定义了pci设备发出中断时内存写TLP的目的地址
而Message Data则定义了写入的内容，用来描述中断的相关信息，其结构如下所示
msix capability
msix capability的结构如下所示
与msi capability不同的是，其使用一个数组存放Message Address字段和Message Data字段，数组结构如下所示
中断处理
pci的中断处理遵循下述流程
- 当pci设备需要发起中断请求时，pci硬件会向capability中设置的Message Address地址写Message Data数据，其会以存储器写TLP的形式发送到RC(Root Complex)
- RC收到后，将其转换为interrupt message总线事务并广播，与ioapic操作类似

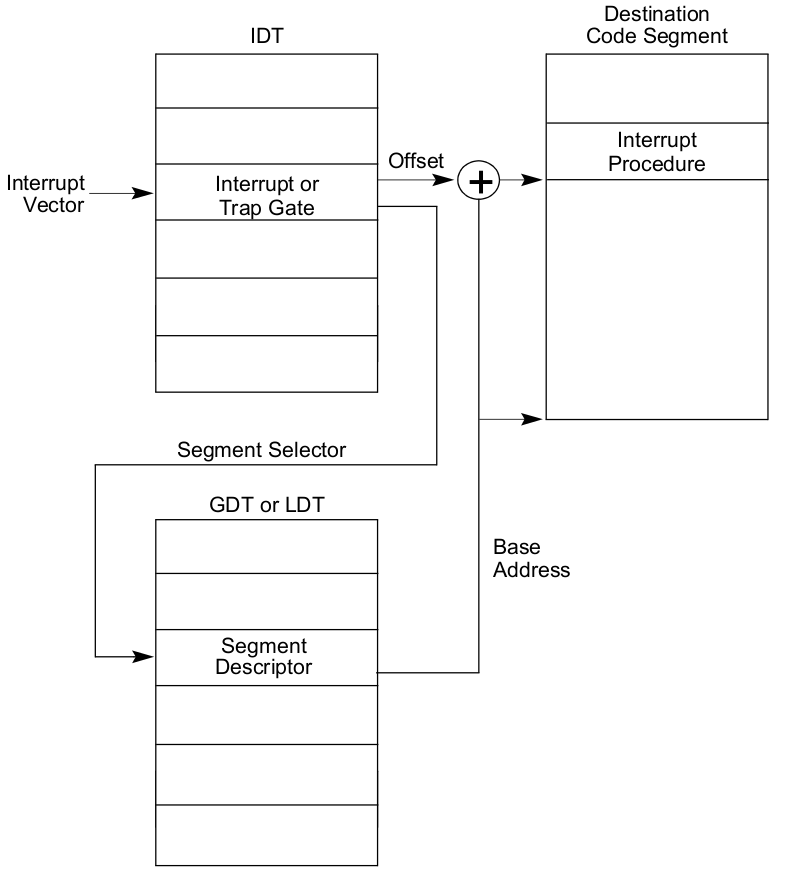

中断子系统
